Partes de una hidrolavadora: diagrama y función de cada pieza

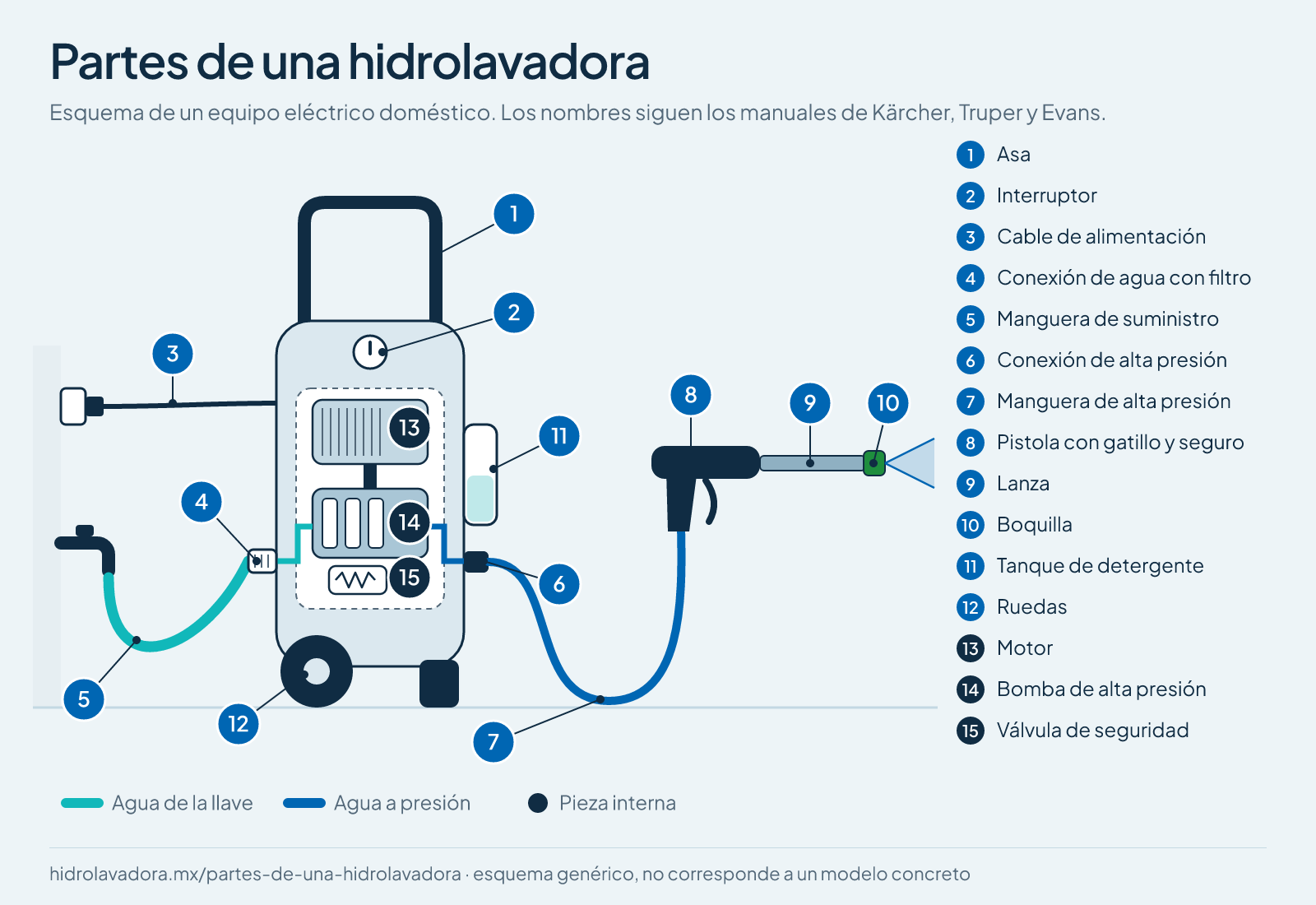

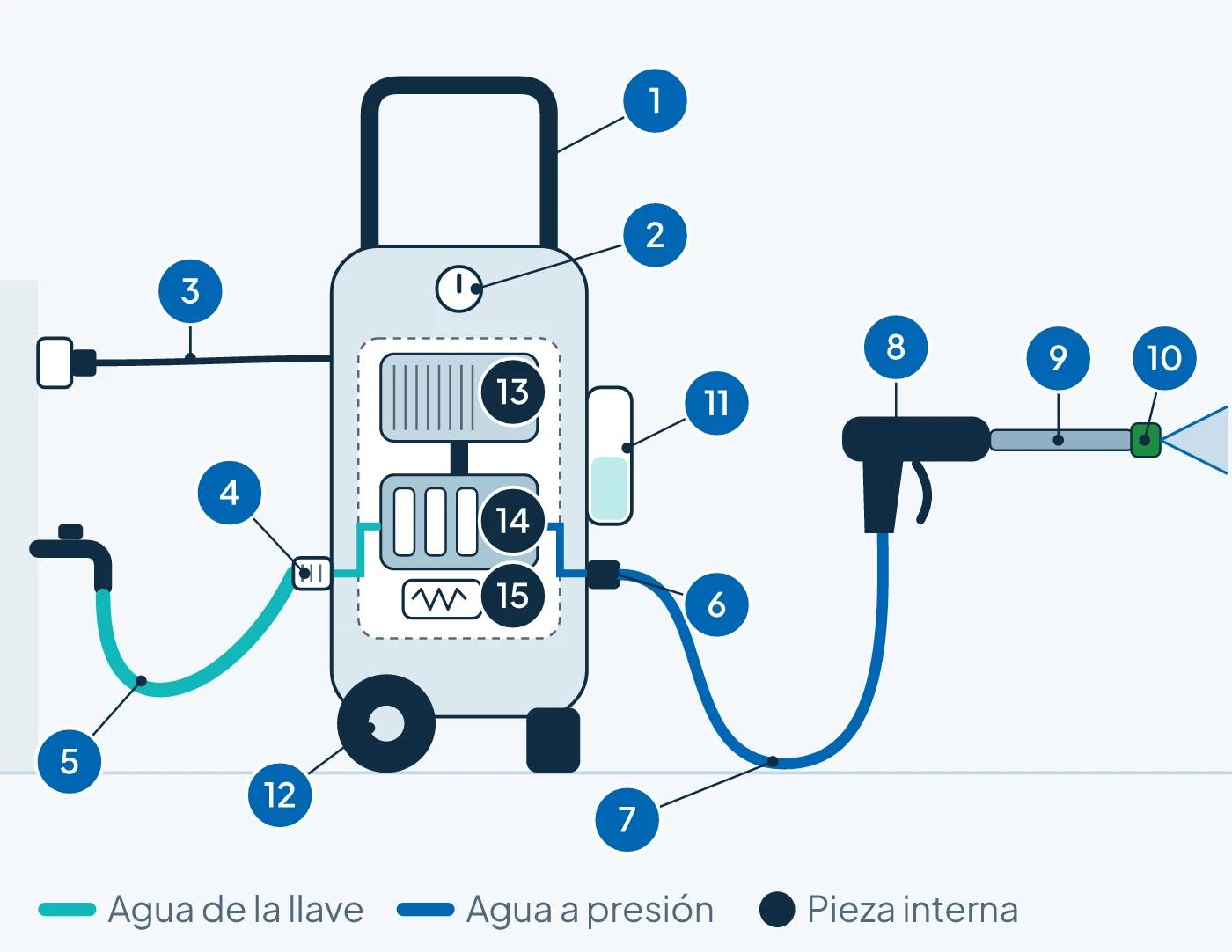

Diagrama de las partes de una hidrolavadora

1. Asa. Para jalar la máquina sobre sus ruedas. En la Kärcher K 2 también guarda el cable, la manguera y la lanza.
2. Interruptor. Enciende y apaga el motor; Kärcher lo marca «0/OFF» e «I/ON».
3. Cable de alimentación. Va a un contacto con tierra física. Truper y Kärcher recomiendan un interruptor diferencial de 30 mA; qué extensión aguanta tu equipo está en qué extensión usar.
4. Conexión de agua con filtro. Por aquí entra el agua de la llave. El filtro detiene la arena antes de la bomba: Truper pide limpiarlo después de cada uso y cambiarlo cuando se ve café oscuro. Repuestos en filtro para hidrolavadora.
5. Manguera de suministro. La de jardín, que no siempre viene en la caja. Para la K 2, Kärcher pide una de tejido resistente, de ½ pulgada (13 mm) y al menos 7.5 m.
6. Conexión de alta presión. La salida de la bomba, donde se enrosca o se acopla la manguera de alta presión. Cada marca usa su rosca o su acople: compáralos en conectores para hidrolavadora.
7. Manguera de alta presión. Lleva el agua a presión hasta la pistola; la HILA-2000X trae 8 m. Para cambiarla o alargarla, revisa manguera para hidrolavadora.
8. Pistola con gatillo y seguro. El gatillo abre el paso del agua y el seguro lo bloquea para que no se dispare sin querer. Modelos y conexiones en pistola para hidrolavadora.
9. Lanza. El tubo que se enrosca en la pistola y sostiene la boquilla. Algunas regulan la presión girándolas, como la Vario Power de Kärcher.
10. Boquilla. Define el ángulo del chorro. La HILA-2000X trae las de 0°, 15°, 25° y 40°, una para jabón y una turbo; el código de colores está en boquillas para hidrolavadora.
11. Tanque de detergente. Mezcla el jabón con el agua. Según Truper, la máquina sólo succiona detergente a baja presión. Otras usan una boquilla para espuma, como la K 2; ver espumadora para hidrolavadora.
12. Ruedas. Para moverla. La Kärcher G 3200, de gasolina, lleva llantas inflables, y su manual indica a qué presión llenarlas.
13. Motor. Mueve la bomba. En las eléctricas es de carbones o de inducción; la diferencia está en el glosario.
14. Bomba de alta presión. Sus pistones empujan el agua y la ponen a presión. Funcionar sin agua la daña: Kärcher lo advierte en la G 3200, y Evans excluye de su garantía los sellos y empaques que se gastan con el uso y los daños por operar en vacío.
15. Válvula de seguridad. Evans explica que también limita la presión: al soltar el gatillo se abre y el interruptor de presión apaga el motor. Por eso la máquina arranca un momento y se detiene sola; Truper lo llama paro automático. Evans advierte que no se manipula ni se ajusta.

Partes de una hidrolavadora de gasolina

La bomba, la manguera, la pistola y la lanza cumplen la misma función. Cambia el motor: no hay cable y arranca con cuerda. El manual de los motores Kärcher G200FA a G390FA numera estas piezas:

• Tornillo de llenado de aceite con varilla medidora
• Tornillo de drenaje de aceite
• Interruptor del motor
• Bujía
• Filtro de aire
• Depósito de combustible y su tapa
• Cuerda de arranque
• Llave de combustible
• Estrangulador
• Silenciador

La G 3200 añade una termoválvula en la bomba: si el agua se calienta de más, la suelta hacia afuera, y esa agua puede quemar. El aceite que lleva el motor está en aceite para hidrolavadora, y cómo elegir una en hidrolavadora de gasolina.

Partes de una hidrolavadora Kärcher

El manual de la K 2 Universal Edition añade piezas que el esquema general no muestra: una pieza de acoplamiento para la conexión de agua, la grapa de la manguera de alta presión, el cepillo de lavado, la boquilla para espuma y los alojamientos para guardar el cable, la manguera, la lanza y la pistola. También señala la placa de características, con los datos que identifican la máquina. Al elegir tu modelo, Mi hidrolavadora te muestra su manual, sus accesorios y sus cuidados. Las diferencias entre la K 2 y el resto de la serie están en Kärcher K2.

Despiece y refacciones

Las refacciones van por modelo y código: una bomba o una pistola de otro equipo puede no tener la misma rosca ni la misma presión. Koblenz publica un manual de servicio con lista de partes de la HL-285 V. Para conseguir piezas, Truper pide llevar el equipo a un Centro de Servicio Truper o a la tienda donde se compró, y Kärcher remite a kaercher.com y pide usar recambios originales. Los directorios de cada marca están en servicio de hidrolavadoras.
